Cáp Điện Trung Thế 3 Ruột Dẫn 12/20(24)kV & 20/35(40.5)kV Hồng Hà Cab Sẵn Hàng Giao Ngay
cáp điện trung thế 3 ruột dẫn (3 lõi) Cu/XLPE/PVC/DSTA/CTS/PVC, Cu/XLPE/PVC/CTS chính hãng tại Hồng Hà Cab. Cấp điện áp 24kV, 35kV đạt chuẩn IEC 60502-2, đầy đủ chứng chỉ CO/CQ, sẵn kho số lượng lớn, giao ngay toàn quốc với giá chiết khấu cao cho nhà thầu.
1. Cáp Điện Trung Thế 3 Ruột Dẫn Là Gì? Ký Hiệu & Cấu Tạo Kỹ Thuật
Trong hạ tầng truyền tải và phân phối điện năng công nghiệp, cáp điện trung thế 3 ruột dẫn (hay còn gọi là cáp trung thế 3 lõi / Three-Core Medium Voltage Cable) là dòng cáp điện chuyên dụng chịu trách nhiệm dẫn tải nguồn điện 3 pha ở cấp điện áp từ 6kV đến 35kV.
Khác với cáp trung thế 1 ruột (thiết kế tách pha riêng biệt), cáp 3 ruột tích hợp cả 3 pha (A-B-C) chung trong một vỏ bọc bảo vệ tổng hợp. Thiết kế này giúp tiết kiệm diện tích không gian rải cáp, đơn giản hóa việc đào rãnh chôn ngầm và giảm đáng kể chi phí nhân công thi công.

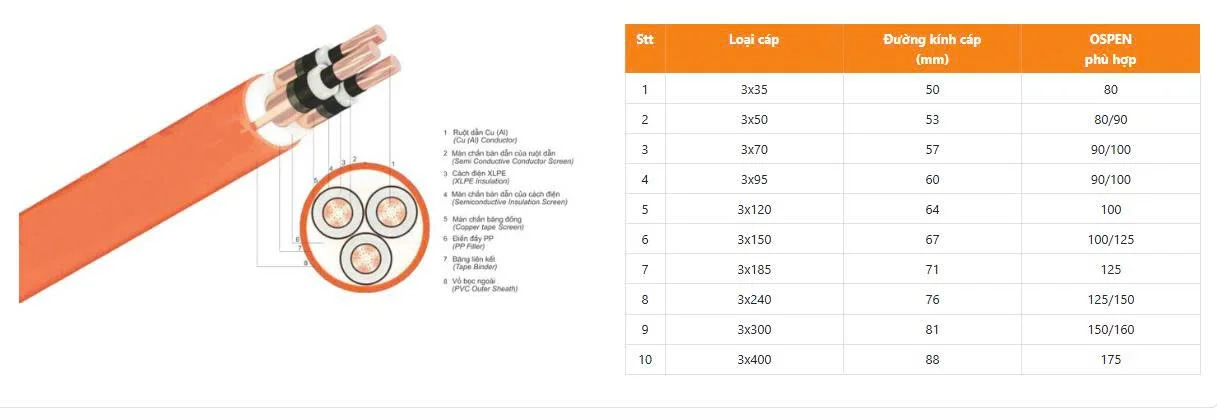

Cấu Tạo Chi Tiết Cáp Trung Thế 3 Ruột Dẫn (Chuẩn IEC 60502-2 / TCVN 5935-2)
Cáp điện trung thế 3 lõi có cấu trúc phức hợp đa lớp, thiết kế chịu môi trường khắc nghiệt và lực va đập cơ học cao:
- Ruột Dẫn (Conductor): 3 lõi làm bằng Đồng (Cu) hoặc Nhôm (Al) nén chặt tròn (Class 2), đảm bảo khả năng dẫn điện và giảm hiệu ứng bề mặt.
- Màn Chắn Ruột Dẫn (Conductor Screen): Lớp bán dẫn mỏng đùn trực tiếp trên ruột dẫn để làm đồng đều điện trường nội bộ.
- Lớp Cách Điện (Insulation): Vật liệu XLPE (Polyethylene liên kết chéo) cao cấp, chịu nhiệt độ vận hành liên tục 90°C và nhiệt độ quá tải ngắn mạch lên tới 250°C.
- Màn Chắn Cách Điện (Insulation Screen): Lớp bán dẫn đùn chặt phủ bên ngoài lớp XLPE.
- Màn Chắn Kim Loại (Metallic Screen): Băng đồng (Copper Tape) bọc riêng từng lõi pha nhằm triệt tiêu dòng nhiễu điện từ và dẫn dòng ngắn mạch về đất an toàn.
- Lớp Độn & Lót (Filler & Bedding): Sợi Polypropylene (PP) đệm điền đầy khoảng trống giữa 3 lõi, tạo hình tròn cho cáp, bọc ngoài bằng băng quấn/vỏ lót PVC.
- Lớp Giáp Bảo Vệ Cơ Học (Armor – Tùy chọn):
- DSTA (Double Steel Tape Armor): Giáp 2 lớp băng thép, chuyên dụng chịu lực nén, bảo vệ cáp khi chôn trực tiếp dưới đất.
- SWA (Steel Wire Armor): Giáp sợi thép gia cường, dùng cho khu vực chịu lực kéo giãn dọc theo chiều dài cáp.
- Vỏ Bọc Ngoài (Outer Sheath): Nhựa PVC cao cấp hoặc PE bền bỉ, chống thấm nước, chống mối mọt và tác động của hóa chất trong đất.

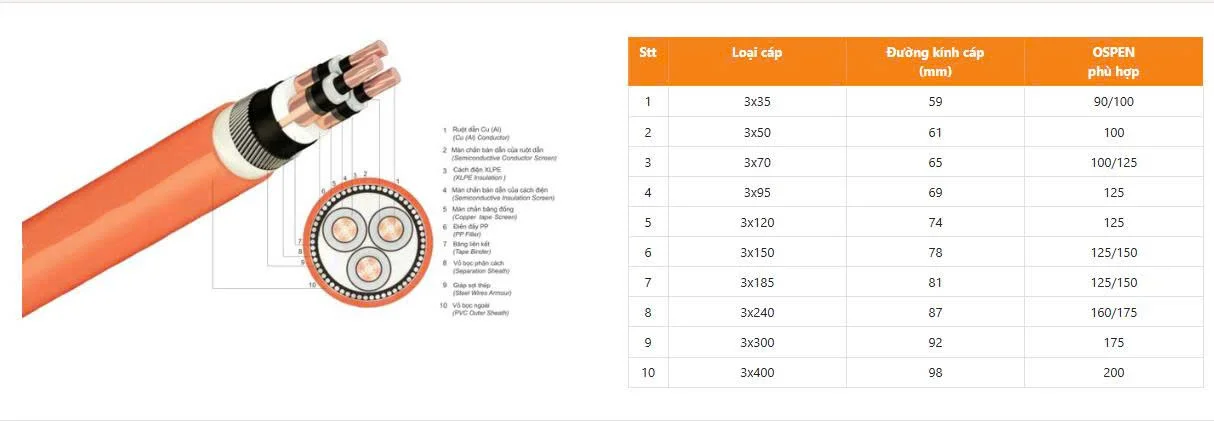

- Cáp ngầm trung thế ngầm CXV/DSTA/CTS-W 3x ,lõi đồng có chống thấm, cách điện XLPE, màn chắn băng đồng, giáp băng thép, vỏ bỏ PVC)
2. Bảng Thông Số Kỹ Thuật & Các Mã Cáp Trung Thế 3 Ruột Phổ Biến
Dưới đây là các chủng loại cáp điện trung thế 3 ruột dẫn được sử dụng phổ biến nhất tại các dự án hạ tầng và nhà máy công nghiệp ở Việt Nam:
| Mã Ký Hiệu Cáp | Cấp Điện Áp | Cấu Tạo Lõi & Giáp | Môi Trường Lắp Đặt Phù Hợp |
| Cu/XLPE/PVC 3x… | 12/20(24)kV hoặc 20/35kV | Ruột đồng, không giáp bảo vệ | Đi trong thang máng cáp, trong nhà, ống ghen, trong trạm biến áp |
| Cu/XLPE/PVC/DSTA/PVC 3x… | 12/20(24)kV hoặc 20/35kV | Ruột đồng, giáp 2 lớp băng thép (DSTA) | Chôn ngầm trực tiếp dưới đất, chịu lực va đập cơ học |
| Cu/XLPE/PVC/SWA/PVC 3x… | 12/20(24)kV hoặc 20/35kV | Ruột đồng, giáp sợi thép tròn (SWA) | Chôn ngầm vùng đất sạt lở, đi trên cầu vượt, chịu lực kéo lớn |
| Al/XLPE/PVC/DSTA/PVC 3x… | 12/20(24)kV hoặc 20/35kV | Ruột nhôm, giáp 2 lớp băng thép (DSTA) | Đường dây chôn ngầm hạ tầng khu công nghiệp, tiết kiệm chi phí |
Dải Tiết Diện Phổ Biến (Dòng 24kV & 35kV)
- Quy cách lõi: 3x25mm², 3x35mm², 3x50mm², 3x70mm², 3x95mm², 3x120mm², 3x150mm², 3x185mm², 3x240mm², 3x300mm², 3x400mm².
3. So Sánh Cáp Trung Thế 3 Ruột Dẫn Và Cáp Trung Thế 1 Ruột Dẫn
Để giúp kỹ sư M&E và nhà thầu lựa chọn đúng phương án thi công, dưới đây là bảng so sánh ưu – nhược điểm giữa hai dòng cáp:
| Tiêu Chí So Sánh | Cáp Trung Thế 3 Ruột Dẫn (3 Lõi) | Cáp Trung Thế 1 Ruột Dẫn (1 Lõi) |
| Lớp giáp bảo vệ | Sử dụng Giáp băng thép (DSTA) hoặc Giáp sợi thép (SWA) giá thành tối ưu. | Bắt buộc dùng Giáp nhôm (AWA/DATA) để tránh hiện tượng dòng xoáy Eddy. |
| Chi phí & Thời gian thi công | Rải 1 lần được cả 3 pha, tiết kiệm diện tích rãnh cáp và nhân công. | Phải rải 3 tuyến cáp độc lập, tốn không gian và nhân công hơn. |
| Khả năng tản nhiệt & Tải dòng | Tản nhiệt kém hơn do 3 pha nằm chung một vỏ, dòng tải nhỏ hơn cùng tiết diện. | Tản nhiệt tốt hơn, chịu được dòng tải cao hơn. |
| Bán kính uốn cong | Bán kính uốn lớn, cáp cứng và nặng hơn, khó thi công không gian hẹp. | Cáp mềm dẻo hơn, dễ uốn gập trong khoang tủ RMU và máy biến áp. |
4. Ứng Dụng Thực Tế Của Cáp Điện Trung Thế 3 Lõi Trong Công Trình
Cáp trung thế 3 ruột dẫn là lựa chọn ưu tiên hàng đầu cho các công trình hạ tầng ngầm nhờ độ bền cơ học cao và lớp giáp băng thép gia cường chắc chắn:
- Mạng Lưới Điện Underground Hạ Tầng KCN & Đô Thị: Chôn ngầm trực tiếp dưới lòng đất để dẫn điện 22kV / 35kV từ trạm phân phối điện lực về các trạm biến áp nội bộ.
- Tòa Nhà Cao Tầng & Trung Tâm Thương Mại: Dẫn nguồn điện trung thế từ cổng điện lực vào trạm biến áp đặt tại tầng hầm.
- Nhà Máy Sản Xuất & Khu Chế Xuất: Kết nối mạng điện cao áp nội bộ giữa các phân xưởng sản xuất lớn.
- Dự Án Năng Lượng Tái Tạo (Solar & Wind Power): Truyền tải điện áp 22kV/35kV từ hệ thống Inverter/Trạm hạ áp về trạm nâng áp trung tâm.
5. Lưu Ý Kỹ Thuật Quan Trọng Khi Lắp Đặt Cáp Trung Thế 3 Ruột
Khi thi công cáp trung thế 3 lõi chôn ngầm hoặc đi nổi, đơn vị thi công cần tuân thủ các quy chuẩn kỹ thuật bắt buộc:
- Bán Kính Uốn Cong Tối Thiểu: Thông thường bán kính uốn cong tối thiểu phải gấp 12 – 15 lần đường kính ngoài của cáp. Tránh gập cáp làm gãy lớp cách điện XLPE và nứt lớp vỏ bảo vệ.
- Làm Đầu Cáp Trung Thế Tách Pha: Khi đấu nối vào tủ RMU hoặc máy biến áp, bắt buộc dùng bộ đầu cáp co nóng / co nguội 3 lõi (Heat/Cold Shrink Termination) chuẩn kỹ thuật để phân pha A-B-C an toàn.
- Nối Đất Màn Chắn Kim Loại & Lớp Giáp: Cả lớp băng đồng màn chắn và lớp giáp thép (DSTA/SWA) phải được tiếp địa nối đất đúng tiêu chuẩn để xả điện áp cảm ứng và dòng rò.
- Thử Nghiệm Cách Điện Tăng Cao (Hi-Pot Test): Tiến hành đo điện trở cách điện Megohmmeter và thử Hi-Pot trước khi nghiệm thu đóng điện vận hành.
6. Tổng Kho Hồng Hà Cab – Đơn Vị Phân Phối Cáp Trung Thế 3 Ruột Uy Tín, Sẵn Hàng Giao Ngay
Nhu cầu sử dụng cáp trung thế 3 ruột dẫn cho các dự án luôn đòi hỏi khắt khe về nguồn gốc xuất xứ, chứng chỉ kỹ thuật và tiến độ giao hàng. Hồng Hà Cab tự hào là tổng kho phân phối cáp điện trung thế chính hãng hàng đầu, đối tác tin cậy của hàng nghìn nhà thầu M&E trên toàn quốc.
Lý Do Nên Chọn Mua Cáp Trung Thế Tại Hồng Hà Cab:
- Sẵn Kho Số Lượng Lớn: Luôn trữ sẵn quy cách cáp trung thế 3 ruột 24kV, 35kV (Cu/XLPE/PVC/DSTA/PVC, Cu/XLPE/PVC/SWA/PVC) từ 3x35mm² đến 3x300mm², đáp ứng tiến độ dự án gấp.
- 100% Chính Hãng – Đầy Đủ CO/CQ: Phân phối các thương hiệu cáp điện hàng đầu (Cadivi, KBI Cosmolink, LS-VINA, Thipha…), cấp đầy đủ CO, CQ và biên bản xuất xưởng.
- Giao Hàng Toàn Quốc: Đội ngũ xe vận tải chuyên dụng hỗ trợ cẩu hạ cuộn cáp tận chân công trình.
- Chính Sách Giá Cạnh Tranh: Báo giá chiết khấu cao nhất thị trường cùng cơ chế thanh toán linh hoạt cho nhà thầu và đại lý.
7. Hướng Dẫn Nhận Báo Giá Cáp Trung Thế 3 Ruột Dẫn Mới Nhất
Quý khách hàng, chủ đầu tư và nhà thầu M&E có nhu cầu nhận bảng giá cáp trung thế 3 ruột (Cu/XLPE/PVC/DSTA/PVC 24kV, 35kV) kèm mức chiết khấu ưu đãi, xin vui lòng liên hệ trực tiếp với Hồng Hà Cab:
CÔNG TY TNHH HỒNG HÀ CAB
- Sản phẩm cung cấp: Cáp điện trung thế, cáp chống cháy, cáp điều khiển, cáp hạ thế CXV, cáp nhôm ABC…
- Hotline/Zalo: 0813 83 88 89 (Liên hệ báo giá 24/7)
- Email: honghacab@gmail.com
- Website: www.honghacab.com
- Cam kết dịch vụ: Hàng sẵn kho – Đầy đủ CO/CQ – Chiết khấu cao – Giao ngay tận nơi.
